宁波供电局电力电缆故障实测

       电缆型号:10kV交联聚乙烯电缆。

       故障性质:用2500V绝缘电阻表测的故障相对地绝缘电阻为15MΩ，属于泄漏性高阻故障。

       电缆长度:电缆标注长度为430m，没测试长度为423m。测试方法:采用 CVF （冲闪电压法）方法。

       测试波形:如图1 所示。

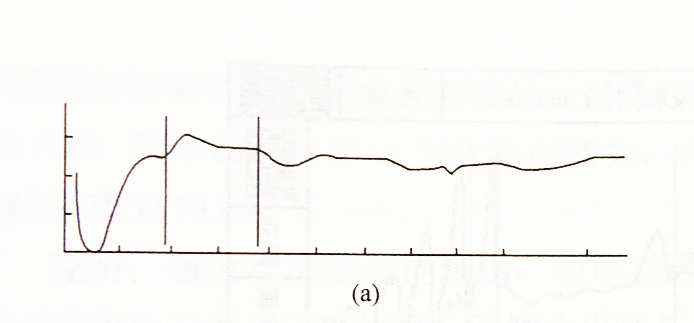

     CVF法冲击电压为12kV实测波形

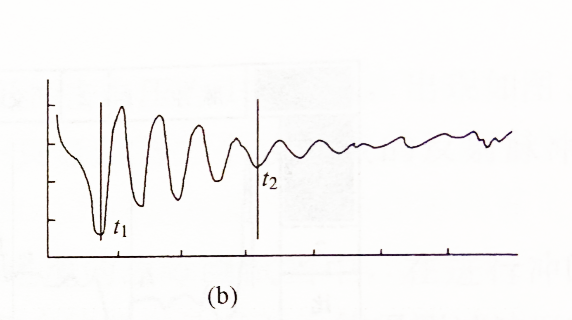

 CVF法冲击电压为25kV实测波形

      波形分析:采用CVF 方法对电缆进行故障测试，当电压升到12kV时，电缆故障测试仪出现如图1(a)所示天波形，为故障点不放电波形，提高冲击电压为25kV，闪测仪出现如图 1 (b)所示波形，波形反射密集且规律，故障点是靠近测试端，采用平均值的办法得出t1时刻到t2时刻距离为 70m，此距离除以两游标之间的拐点数，得出故障距离为8.7m。
