福州电业局电力电缆故障检测

       电缆型号:10kV交联聚乙烯电缆。

       故障性质:用2500V绝缘电阻表测的A相对地绝缘电阻为28MΩ，属于世漏性高阻故障。

       电缆长度:标注长度为1330m，测试长度为 1325m。测试方法:采用低压脉冲法和 CVF方法（冲闪电压法）。测试波形:如图1 所示。

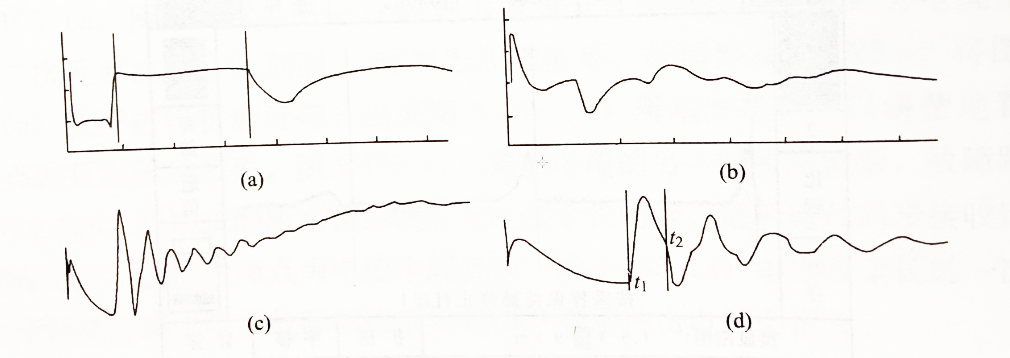

图1福州电业局电力电缆实测波形

(a)脉冲法实测波形;(b)CVF法冲击电压为12kV实测波形.

(c)CVF法冲击电压为 20kV实测波形;(d)CVF 法扩展波形

      波形分析:首先使用电缆故障测试仪采用低压脉冲法测的电缆全长为1325m，如图 3-107(a)所示波形。再采用CVF法对电缆进行故障测试，当电压升到 12kV时，闪测仪出现如图3-107(b)所示波形，此反射波为故障点未放电波形。当电压升到 20kV时，形成闪络放电，如图3-107(c)所示波形，将此波形扩展开就出现如图1（d）所示波形，故障反射拐点清晰可见，故障距离为112m。
