海口供电局电力电缆故障实测
电缆型号:交联聚乙烯电缆。
故障性质:用2500V绝缘电阻表测的故障相对地绝缘电阻为28MΩ，属于泄漏性高阻故障。
电缆长度:标注长度为 1179m，测试长度为 1176m。
测试方法:采用CVF方法（冲闪电压法）
测试波形:如图1-1 所示。
测试方法:采用CVF方法（冲闪电压法）
测试波形:如图1-1 所示。

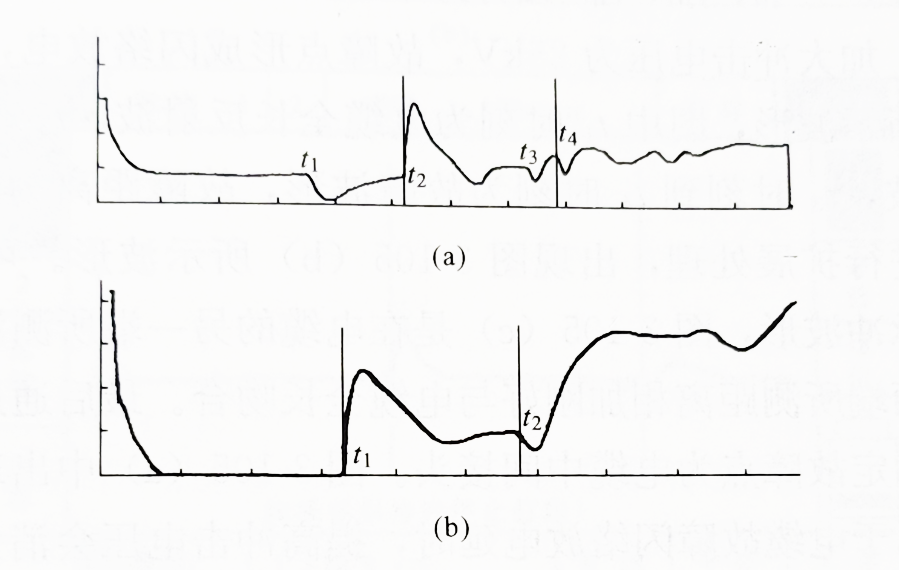

图 1-1海口供电局电缆故障实测波形
(a)CVF法冲击电压为20kV实测波形;
(b)CVF 法冲击电压为 10kV实测波形
(a)CVF法冲击电压为20kV实测波形;
(b)CVF 法冲击电压为 10kV实测波形
波形分析:采用CVF方法对电缆进行故障测试，当电压升到20kV时，故障点形成闪络放电，闪测仪出现如图 1-1(a)所示波形。从图中波形分析得知，t1时刻为电缆全长反射波，t2时刻为故障反射波，t3时刻为电缆第一个故障点反射波，t4 时刻为第二个故障点反射波，同时显示两个故障点。出现这种情况主要是冲击电压太高造成的。当降低冲击电压为10kV时，出现如图1-1(b)所示波形，第一个故障点消失，只显示第二个故障点的反射脉冲，故障距离为 911m。
