电缆识别仪操作指南 二（不带电电缆识别）
时间: 2022-11-13 10:50
浏览次数：
电缆识别仪不带电识别时，当识别正确时，该指示灯亮并伴有蜂鸣器滴滴滴声。（呈现出与发射机一致的周期性亮、灭变化）
电缆识别仪的发射机和接收机采用单片机编码、解码技术和广泛应用在通信领域里的PSK技术。在发射卡钳上发射平均值为0 的相位编码信号，电缆识别仪接收机中的单片机对接收的信号经过硬件和软件的滤波后，再进行相位识别。将发射卡钳和接收卡钳的箭头指向电缆终端，当接收机卡钳钳住某根电缆，接收机电流表右偏，同时伴有声光指示。而钳住其它的电缆，电流表左偏，电流方向与被识别电缆的电流方向相反，没有声光指示。这就体现了被识别的目标电缆的唯一性。很容易将被识别电缆从多根电缆中做出明确判别。又由于被识别电缆上的信号电流强度全线都是一样的，接收卡钳在电缆沿线所接收到的电磁信号强度一致，识别的电缆不受被识别电缆长度的限制。
电缆识别仪发射机面板图
电缆识别仪接收机面板图
测试步骤一 欲识别电缆测试前连线处理
⑵发射机接线：将输出线与发射机信号输出端“红、黑”对应相连；输出线另一端红夹子接至目标电缆中对端已接地的芯线上或始端钢铠上；黑夹子线可靠接至始端系统地上。【注】红、黑两夹子之间的回路电阻要小于2.5KΩ。
测试步骤二 测试前仪器接线

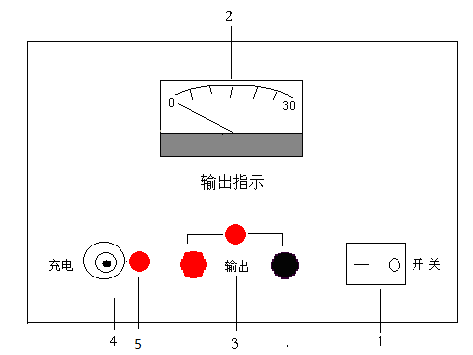

电缆识别仪发射机面板图
电缆识别仪面板功能介绍
1、电源开关：控制整个发射机电源的通断。
2、表头：指示输出信号电流的大小。
3、红接线柱：用配套的红色测试线插入此插孔，另一端测试夹接被测试电缆的芯线，指示灯：识别仪工作输出状态指示灯。
黑接线柱：用配套的黑色测试线插入此插孔，另一端测试夹接系统地；
4、电源充电插座：用仪器所配专用12V电池充电器给仪器充电。
5、欠电指示：仪器使用中，当电池电量低时，红色发光二极管会亮请充电。
1、电源开关：控制整个发射机电源的通断。
2、表头：指示输出信号电流的大小。
3、红接线柱：用配套的红色测试线插入此插孔，另一端测试夹接被测试电缆的芯线，指示灯：识别仪工作输出状态指示灯。
黑接线柱：用配套的黑色测试线插入此插孔，另一端测试夹接系统地；
4、电源充电插座：用仪器所配专用12V电池充电器给仪器充电。
5、欠电指示：仪器使用中，当电池电量低时，红色发光二极管会亮请充电。

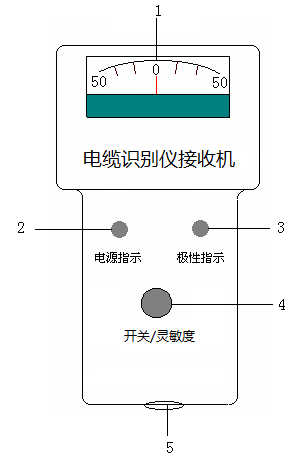

电缆识别仪接收机面板图
电缆识别仪接收机面板功能介绍：
1、表头：指示接收信号幅度的大小与极性。
2、电源指示灯：电源开关接通时，指示灯亮。
当开机极性指示灯不亮，无滴声请更换电池。
3、极性指示灯：当识别正确时，该指示灯亮并伴有蜂鸣器滴滴滴声。
（呈现出与发射机一致的周期性亮、灭变化）
4、开关/灵敏度：开关控制接收机内部电源的接通与关断。
可以通过对灵敏度的大小调节解决测试信号串线状况。
5、卡钳插座：接收机与接收卡钳连接插头。

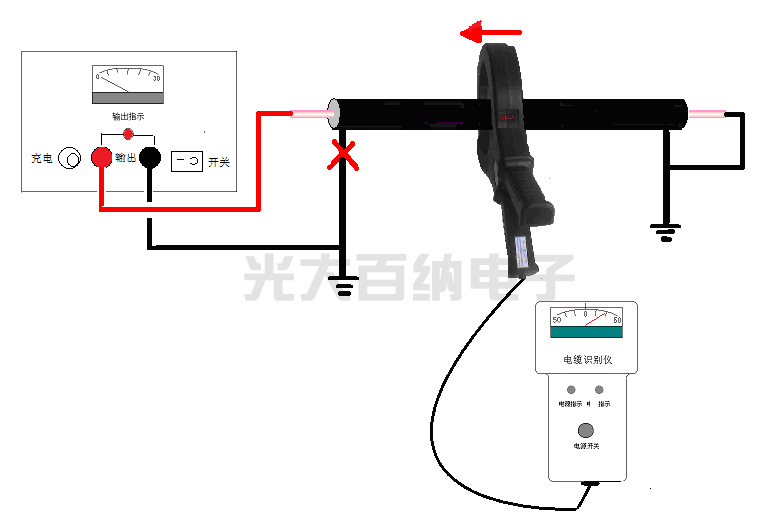

电缆识别仪不带电识别接线方式
1. 直连法（不带电电缆的识别）
⑴待识别电缆的前期准备：将目标电缆始端钢铠与系统地断开，再将该电缆终端的任意一好相与系统地短接如下图。
电缆识别仪不带电识别接线方式
1. 直连法（不带电电缆的识别）
⑴待识别电缆的前期准备：将目标电缆始端钢铠与系统地断开，再将该电缆终端的任意一好相与系统地短接如下图。
测试步骤一 欲识别电缆测试前连线处理
⑵发射机接线：将输出线与发射机信号输出端“红、黑”对应相连；输出线另一端红夹子接至目标电缆中对端已接地的芯线上或始端钢铠上；黑夹子线可靠接至始端系统地上。【注】红、黑两夹子之间的回路电阻要小于2.5KΩ。
测试步骤二 测试前仪器接线
⑶开 机：打开发射机电源开关，电流表指针呈现周期性摆动。正常情况下，表针在表盘摆动满刻度或2/3即可。如果表针不摆动，说明接线有错或回路电阻过大。
⑷基准信号的读取：接收卡钳与接收机相连，打开电源开关；在待测电缆始端将接收卡钳就近卡在已接好线的电缆上（如果卡不到电缆上，可以卡住红色输出线）；接收卡钳箭头指向电缆始端（指向发射机）；这时应观察到接收机电流表指针向右偏摆，呈现出与发射机电流表指针一致的周期性摆动，同时极性指示灯呈现亮、灭周期性变化并伴有滴滴滴蜂鸣声；请记住这一现象和接收卡钳的箭头方向，这就是我们要读取的【基准信号】。这时可携带接收机至测试现场进行测试作业。
⑸识别判定：携带接收机到识别现场对电缆进行准确识别判定。只能在一条电缆上读取到与【基准信号】一致的信号，此电缆即为待识别的目标电缆。否则识别有问题！！！
电缆识别仪/带电不带电电缆识别
⑷基准信号的读取：接收卡钳与接收机相连，打开电源开关；在待测电缆始端将接收卡钳就近卡在已接好线的电缆上（如果卡不到电缆上，可以卡住红色输出线）；接收卡钳箭头指向电缆始端（指向发射机）；这时应观察到接收机电流表指针向右偏摆，呈现出与发射机电流表指针一致的周期性摆动，同时极性指示灯呈现亮、灭周期性变化并伴有滴滴滴蜂鸣声；请记住这一现象和接收卡钳的箭头方向，这就是我们要读取的【基准信号】。这时可携带接收机至测试现场进行测试作业。
⑸识别判定：携带接收机到识别现场对电缆进行准确识别判定。只能在一条电缆上读取到与【基准信号】一致的信号，此电缆即为待识别的目标电缆。否则识别有问题！！！
电缆识别仪/带电不带电电缆识别
