电缆识别仪操作指南（带电电缆识别）
时间: 2022-11-12 09:28
浏览次数：

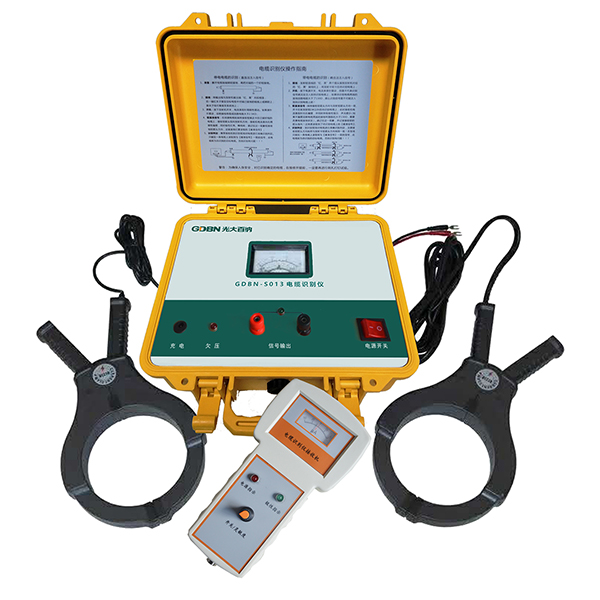

电缆识别仪 是用于将某一特定电缆从一束电缆中识别出来的专用仪器。 电缆识别仪 是采用最新的通信技术，在发射端采用单片机技术对发射信号进行编码、功率驱动，将信号耦合到电
电缆识别仪是用于将某一特定电缆从一束电缆中识别出来的专用仪器。
电缆识别仪是采用最新的通信技术，在发射端采用单片机技术对发射信号进行编码、功率驱动，将信号耦合到电缆上；接收机中的单片机对接收的相位编码信号解码和相位识别。根据目标电缆上的信号相位特征的唯一性将目标电缆从一大束电缆中识别出来。
而我们如何实现电缆识别仪的带电电缆识别呢？

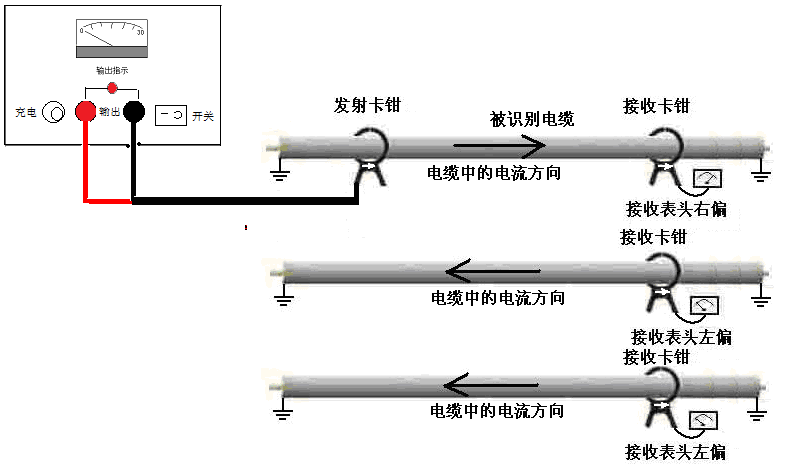

带电电缆识别接线示意图
电缆识别仪是采用最新的通信技术，在发射端采用单片机技术对发射信号进行编码、功率驱动，将信号耦合到电缆上；接收机中的单片机对接收的相位编码信号解码和相位识别。根据目标电缆上的信号相位特征的唯一性将目标电缆从一大束电缆中识别出来。
而我们如何实现电缆识别仪的带电电缆识别呢？
带电电缆的识别（耦合法注入信号）
1、发射机接线：发射钳连线的“红、黑”两个插头接到发射机对应的“红、黑”接线柱上；将发射卡钳卡在待识别电缆上。
2、开机：打开发射机电源开关，表针会摆动满刻度的2/3左右，但是不代表识别信号就完全注入到待识别电缆上；如果待识别电缆两端的接地回路电阻大于了130Ω，那么识别信号是不可能注入到待识别电缆上的！
3、基准信号的读取：将接收钳卡在距发射钳2米以外的待识别电缆上（这时接收卡钳上的箭头→有严格的要求，其箭头一定要与发射卡钳上的箭头指向保持一致）。此时接收机电流表指针一定是向右偏摆并同时伴有极性指示声光提示。请记住这一现象，并记准接收卡钳的箭头指向！这就是读取到了待识别电缆上的【基准信号】。（如果不偏摆说明电缆两端的接地环路阻抗大于130Ω，需要改善电缆接地状况。）
4、识别判定：携带接收机到识别现场对电缆进行准确识别判定，注意接收卡钳箭头方向始终与发射卡钳箭头方向保持一致！而且在现场只能在一条电缆上读取到与【基准信号】一致的信号，此电缆即为待识别的目标电缆。否则识别有问题！！！
带电电缆识别接线示意图
