二次脉冲法测试单相接地电缆故障案例（十六）

时间: 2022-08-06 20:12 浏览次数：

当用脉冲电流法和二次脉冲法对同一个故障进行测试时，如果两者测得的距离差不多，应该以二次脉冲法的测距为准。

一、故障线路情况描述及故障性质诊断

线路名址:临沂发电厂电压等级:10kV

绝缘类型:XLPE绝缘电缆全长:7000m

电缆敷设情况如图16-1所示，此电缆是电厂对用户的供电电缆，电缆在运行中发生接地跳闸事故，用兆欧表测试三相对地绝缘电阻为:A、B相对地∞。C相对地5MΩ，诊断此电缆发生了单相高阻接地故障。

图16-1 电缆敷设示意图

二、电缆故障测试仪器

三、电缆故障测距与定位过程

在电厂变电站内，选择波速度为170m/μs，通过B相对金属护层用GDBN-C1000的低压脉冲法测得电缆的全长为 7000m，和资料基本相符。

通过GDBN-G60向C相和金属护层之间施加高压脉冲，用GDBN-C1000的脉冲电流法测得电缆的故障距离为462.4m，如图16-2 所示。

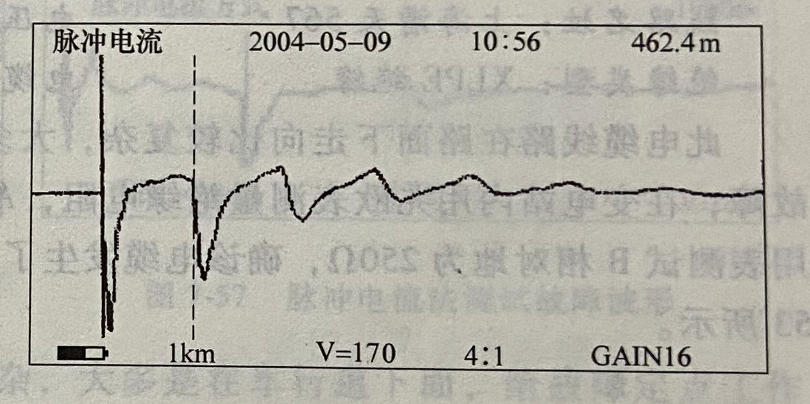

图16-2 脉冲电流法测试故障波形

由于电缆比较长，路径也不是十分清晰，故障定点时，目测 460m 的位置发生严重偏差，使定点工作遇到了困难。

图7-51脉冲电流法测试故障波形

重新回到电厂变电站内，把GDBN-G60、GDBN-DC2000和 GDBN-C1000组合连接后，用二次脉冲法测试，得到图 16-3 所示的二次脉冲波形。电缆的故障距离为440.3m。这次选择的波速度是172m/μs，根据以往的测试经验，这个440m的故障距离应该更精确一些。

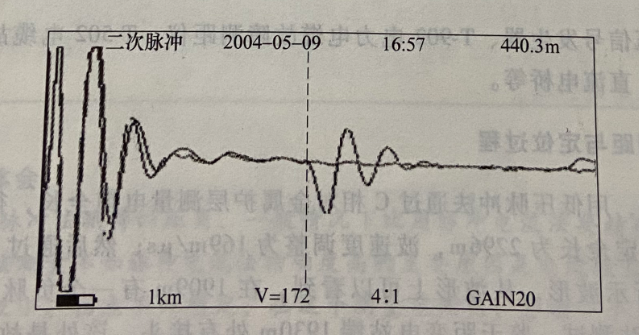

图16-3 二次脉冲法测试故障波形

用GDBN-G60向电缆的故障相和金属护层之间施加20kV的周期性的高压脉冲，携带GDBN-D30从电厂开始，通过脉冲磁场的正负法，查找电缆的路径，同时也通过声磁同步法寻找故障点的位置，这次很快就收到了故障点放电的声音信号，移动探头后找到了声磁时间差最小的位置。挖开电缆后，看到了故障点。

测试体会:

选用二次脉冲法测距时，虽然设备的接线比较复杂，但测得的结果要比脉冲电流法更精确一些，测得的波形更易于理解和分析。所以，当用脉冲电流法和二次脉冲法对同一个故障进行测试时，如果两者测得的距离差不多，应该以二次脉冲法的测距为准。
