高压电缆主绝缘故障测试案例（二）

此线路经第一次跳闸修复后相隔10天又发生跳闸，用兆欧表测量B相对地绝缘电阻为0，在泵站端用万用表测量B相对地绝缘电阻为500Ω，在变电站测量B相对地绝缘电阻为100Ω，两次测量值不一样，分析可能发生了断线故障，经过连续性测试确定为B相断线，于是最后确诊该线路发生了单相开路并接地故障，应选用低压脉冲法测量电缆的故障距离。电缆敷设情况如图1-1所示。

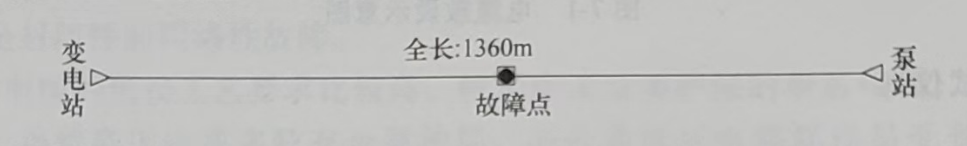

图1-1电缆敷设示意图

二、故障测试仪器

GDBN-G60电缆测试高压信号发生器、GDBN-2000电力电缆故障测距仪、兆欧表、万用表。

三、故障测距与定位过程

先在泵站端测，因电缆无金属护层，选择波速度为170m/μs，用低压脉冲法通过良好线芯 A、C 两相之间测试电缆全长为1360m，测得波形如图7-5所示，和资料基本相符。然后通过 A、B相间用低压脉冲法测试，得故障距离为540m，波形未记录。

再到变电站端，通过A、B相间测试，得故障距离为827m，测得波形如图 7-6所示，两端测量结果相加基本符合总长度，确定B相在距变电站827m的地方发生了开路故障。

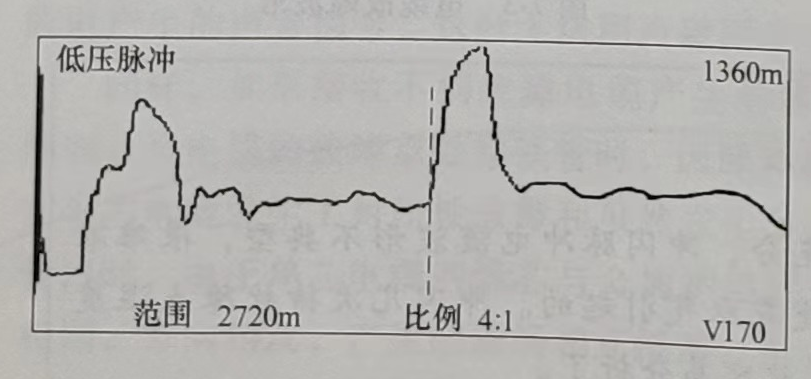

图1-2电缆全长波形图

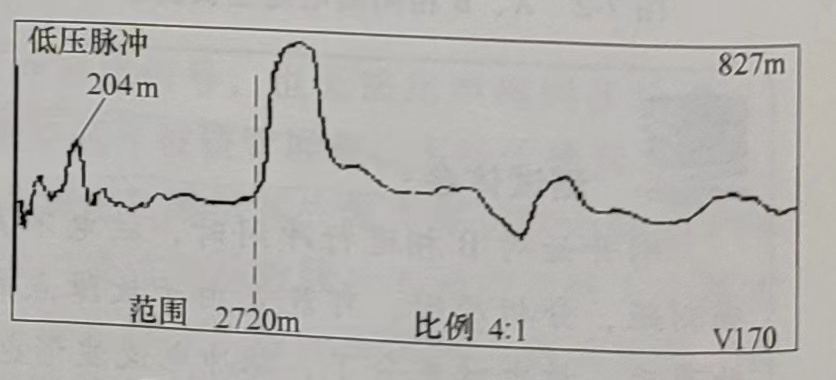

图1-3在变电站测的的故障波形

根据故障距离，在现场发现该距离内的电缆全在电缆沟内，撬开电缆盖板后，电缆故障处已烧坏，暴露在外，线芯也外露。同时由于故障短路电流过大，其周围与该电缆平行的几条线路的外护层也产生了不同程度的损坏。电缆沟内的几条电缆均无金属护层，而且是直接搁在电缆托梁上的，托梁与电缆之间没有垫任何绝缘材料，故障点正好处在托梁位置上，电缆沟内油污化学腐蚀严重，电缆的外绝缘护层已经严重腐蚀，使电缆的绝缘性能下降。
