高压电缆主绝缘故障测试案例 （一）
时间: 2022-06-22 18:06
浏览次数：
案例1单相接地故障探测 一、故障线路情况描述及故障性质诊断 线路地址:上海漕6 电压等级:10kV 绝缘类型:油浸纸绝缘 电缆全长:692.6m 如图 7-1 所示，电缆为直埋敷设，中间有五个接头。
案例1单相接地故障探测
一、故障线路情况描述及故障性质诊断
线路地址:上海漕6 电压等级:10kV
绝缘类型:油浸纸绝缘 电缆全长:692.6m
如图 7-1 所示，电缆为直埋敷设，中间有五个接头。电缆在运行时发生故障，在变电站内用兆欧表测量绝缘电阻，A相为∞，B相为5kΩ，C相为∞，由此确定电缆发生了单相高阻接地故障。

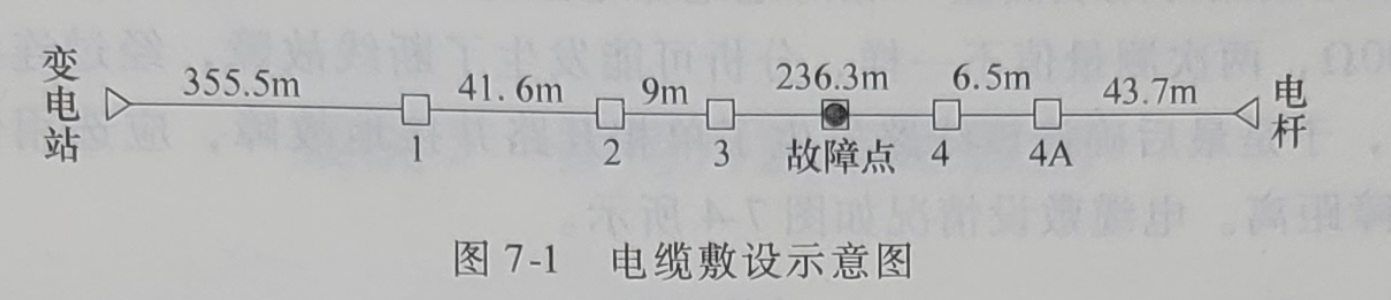

图7-1电缆敷设示意图
二、电缆故障测试仪器
GDBN-G60高压信号发生器、C2000电力电缆故障测距仪、D30电缆故障定点仪、兆欧表、万用表等。
三、故障测距与定位过程
在变电站端，通过A、B相之间用低压脉冲法测试，调整波速度至 162m/μs 后，测得电缆全长为692m，如图7-2 所示，跟资料相符
在变电站端，通过B相和金属护层之间用脉冲电流法测试，测得图 7-3所示的波形，故障距离为617m;核对资料得知故障点可能在4号中间接头附近，经过T-502 故障定点仪声磁同步法定点，在3号至4号中间接头之间找到故障点。查其原因，发现故障点在电缆本体上，可能是电缆敷设时损伤，运行日久绝缘发生劣化，最后导致产生接地故障。

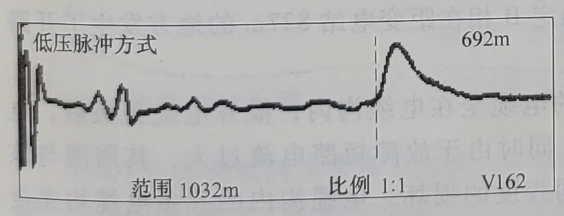

图7-2 A、B相间测电缆全长波形

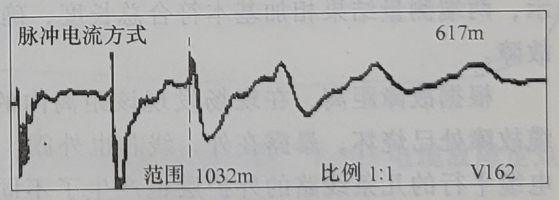

图7-3电缆故障波形
图7-3电缆故障波形
测试体会:
刚开始对B相进行冲闪时，放电不充分，冲闪脉冲电流波形不典型，很难准确测距，分析原因，可能是由于故障点处有水气引起的。冲闪几次待故障点温度升高后，放电就充分了，脉冲电流波形也就容易分析了。
