电缆故障测试实例以及测试波形分析（6）

时间: 2020-05-22 16:30 浏览次数：

电缆故障测试实例

测试实例：一组现场模拟电线电缆测试波形分析

（1）、西安某公司用75Ω同轴电缆，终端开路，测试全长波形如图1所示：为标准的脉冲法测试全长波形。

图1 75Ω同轴电缆终端开路测试全长波形

（2）、西安某电力公司，用低压双股电线做模拟测试，电线终端短路，测试全长波形如图2所示，为标准的脉冲法测试短路故障波形。

（3）、西安某电力公司，用低压三芯电线，终端做2mm间隙，用冲闪法测试，测试波形如图3. 22所示，测试距离为电线全长。用这种方法，也可以测试电缆全长或者电缆的传输速度。

冲闪法测试时，放电间隙，可以是测试端电容器上的放电球隙，也可以将放电球隙短路，在电缆终端头，做放电间隙，测试原理与测试波形不变。但是，间隙在终端时，冲击高压，一直加在故障电缆上，对于低压电缆，承受耐压不够时，就不宜采用。

图3中，反射波形前沿有负向反冲波形，为高压闪络法测试（电流取样）波形的的典型特征，分析时要特别注意。

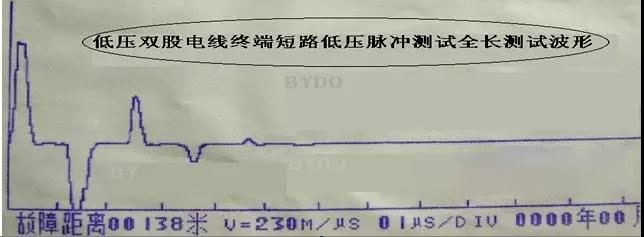

图2 低压双股电线终端短路测试全长波形

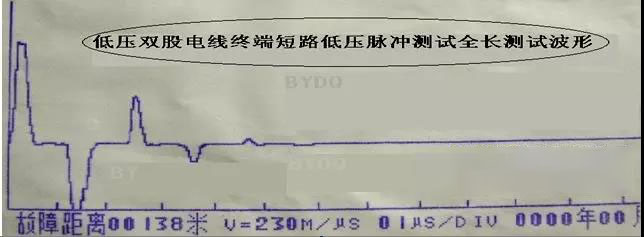

图3 低压电线模拟故障冲闪法测试波形

（4）西安某电力公司：高压10KV交联电缆，终端开路，用低压脉冲法（2微秒）测试全长，测试波形如图4所示，为标准的脉冲法测试全长波形。

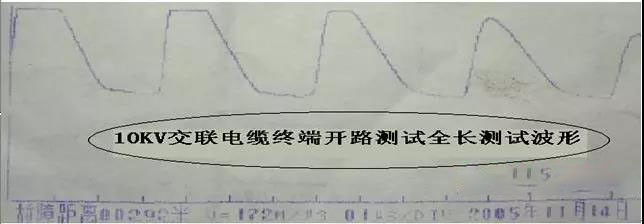

图4 高压电缆终端开路全长测试波形
