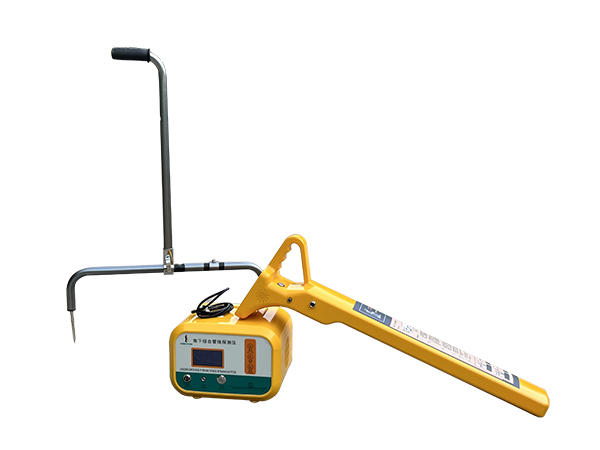

GDBN-GX010地下综合管线探测仪的工作模式

    GDBN-GX010地下综合管线探测仪是以电磁感应原理为基础、以跨步电压理论为依据，结合数字滤波 、无线接收、软件控制而设计的高科技产品。

    电磁感应：其基本工作原理是：由发射机产生电、磁波并通过不同的发射连接方式将发送信号传送到地下被探测金属管线上，地下金属管线感应到电磁波后，在地下金属管线表面产生感应电流，感应电流就会沿着金属管线向远处传播，在电流的传播过程中，又会通过该地下金属管线向地面辐射出电磁波，这样当地下管线探测仪接收机在地面探测时，就会在地下金属管线正上方的地面接收到电磁波信号，通过接收到的信号强弱变化就能判别地下金属管线的位置和走向。

    此原理实现的条件：首先，要有能发出足够电能的信号源，在具备传输电能的线路中形成电流，电流在流动过程中又在该线周围产生磁场；其次，要有能接收这一特定磁场的电路，把磁场的变化过程以电信号形式显示出来。

信号输出方式——发射机工作模式

   发射机可输出四种不同频率的交流信号（低频、中频、高频、射频），可以用三种（直连、耦合、感应）方式施加到目标电缆上。要保证信号在目标电缆上可靠传输，线路中必须有可靠的回路。它可以是由大地构成的间接回路，可以是由足够长的电缆与大地间形成的分布电容构成的容性回路，也可以是由线间短路故障点构成的直接回路。不同的回路满足不同的测试，如：直接回路只能用于线间短路和故障区域判断的测试。其他测试一定要避免直接回路。

一、直连法

    发射机的信号用直连线直接施加到目标电缆（停电电缆）上即直连法。直连线分红、黑两线，红线接到电缆的某一根线上，黑线是仪器工作地线，应单独可靠接地。为保证信号在线路中单向可靠传输，要求至少断开目标电缆的一端地线，使信号以间接回路或容性回路的方式通过大地回流。如图

    直连法利用电缆直接传输信号，传输过程衰减小、信号强、传输远，是信号施加的最佳方法，适用于任何一种信号的传输，是测试的首选方法。

二、耦合法

    发射机的信号用耦合钳感应施加到目标电缆上，即耦合法。为保证耦合的信号能在线路中可靠传输，要求钳口必须完全闭合，电缆两端必须有与地相关的接触点。如图

    电缆耦合到信号的强弱与信号的频率有直接关系，频率低耦合弱，频率高耦合强；有时与线路是否运行也有关系，同频率情况下，运行电缆比非运行电缆耦合到的信号要强。所以耦合法特别适合带电测路径及带电识别。

三、感应法

    发射机利用本机内置天线向外发出具有一定方向、一定频率、一定范围的电磁波，移动发射机当电磁波就近对准电缆时电磁波将被感应到电缆上并沿着电缆传输，既感应法。为保证信号能可靠感应和传输，要求电缆两端必须有与地相关的接触点，要求发射机的感应指示线与电缆走向一致，所发信号频率必须是高频或射频，功率尽可能选高档。如图

    感应是发射机与目标电缆之间没有任何接触，靠电磁波辐射到能产生感应电势的载体上，并产生感应电流而被传输的过程。正因为有了感应这个中间过程，所以感应法属被动施加信号，信号施加于否、强弱及衰减的快慢不仅仅是由仪器决定的，它与线缆的结构、敷设及操作人员都有很大关系。在多根电缆存在的情况下，不能准确定位某一根电缆，不能用于故障点的定位。

   感应可分为：有目标感应和无目标感应两种；有目标感应指：已知电缆埋在某一点，在已知点上感应。无目标感应指：不知某个区域有无电缆，靠移动发射机盲目感应既盲测。因此感应法特别适合对某个区域内有无电缆的寻测。
