电缆故障测距方法选择

电缆故障测距是故障测寻最关键的一步，也是故障测寻核心环节。电缆故障测距经过以下发展过程。

    20世纪70年代前，世界上广泛使用电桥法及低压脉冲反射法进行电力电缆故障测距，两者对低阻故障很准确，但对高阻故障不适用，故常常结合燃烧降阻(烧穿)法，即加大电流将故障处烧穿使其绝缘电阻降低，以达到可以使用电桥法或低压脉冲法测量的目的。烧穿方法损伤电缆绝缘，现已很少使用。

    20世纪80年代之后出现了高压脉冲法，该方法无需将电缆烧穿，测试速度大大加快，有了明显的进步。该方法根据加压方式的不同分为直流高压闪络法(直闪法)和冲击高压闪络法(冲闪法)。而根据记录放电脉冲波形方式的不同，又可分为电流法和电压法，其中电压取样法可测率高，波形清晰易判，盲区比电流法少一半，但接线复杂，分压过大时可能危及人及仪器。电流取样法接线简单，但波形干扰大，不易判别，盲区大。两种方法目前是国产高阻故障测距仪的主流方法。电流法和电压法基本上解决了电缆高阻故障问题，在我国电力行业应用十分广泛，且应用经验十分丰富，但是仪器存在盲区，特别是近端故障。

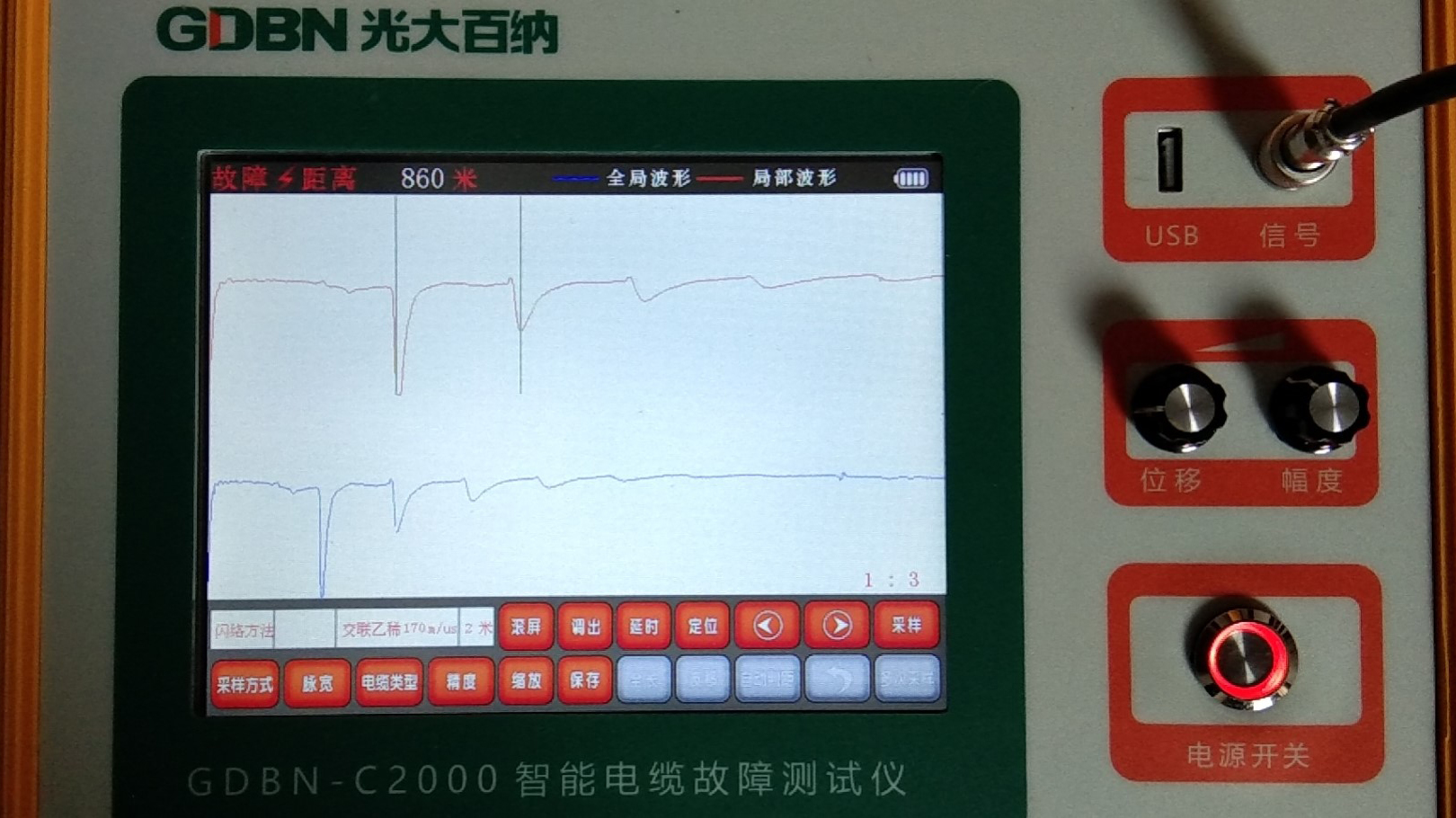

电缆故障测试仪冲闪波形图

    到了90年代，发明了二次脉冲法测试技术。因为低压脉冲准确易用，结合直流高压源发射冲击闪络电压，在故障点起弧的瞬间通过内部装置触发发射一低压脉冲，此脉冲在故障点闪络处(电弧的电阻值很低)发生短路反射，并将波形记忆在仪器中，电弧熄灭后，复发一正常的低压测量脉冲到电缆中，此低压脉冲在故障处(高阻)没有击穿产生通路，直接到达电缆末端，并在电缆末端发生开路反射，将两次低压脉冲波形进行对比较容易判断故障点(击穿点)位置。

综上所述，电缆故障测距大致可分为电桥法和脉冲法两大类。脉冲法又分为低压脉冲法、直流高压闪络法、冲击高压闪络法、二次脉冲法。
