多角度讲述电力电缆故障的判别方法

      我们从用户管理的角度讲述电力电缆故障的判别方法，以供参考。

      分析故障类型，总结如下:

一、开路故障

开路故障的判断方法见图 1。

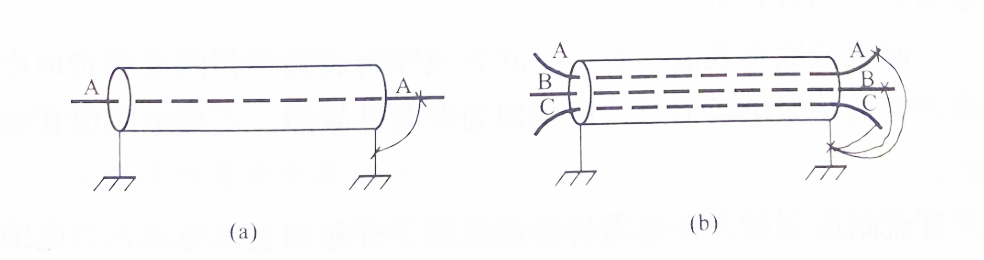

图1开路故障的判断方法

(a)单芯电缆;(b)三芯电缆

       对于单芯电缆，在终端将芯线与金属屏蔽层短接，在始端用欧姆表(三用表)测试A到屏蔽层的电阻值RA，RA应稍大于Ro=pL/S(Ω)，一般应满足RA<2Ro条件。若RA＝∞，为开路故障;若∞＞RA≥2R。为似断非断故障。

       对于三芯电缆，若电缆有金属屏蔽层，在终端将三相与金属屏蔽层短接用欧姆表在始端分别测试三相对屏蔽层以及三相间的电阻值，三相电阻应基本平衡且应满足RA.B.c<2Ro条件。若RAc、RBc、RAc任意两组数据与RA、RB、 Rc任意一组数据中的电阻值为无穷大或大于2Ro，时，可判断为开路故障。若电缆无金属屏蔽层，可不测试相对地电阻，应测试相间电阻。注意在判别时尽可能不要用兆欧表。

       另外一种判别方法就是应用低压脉冲法测试。通过用脉冲法测试电缆的相对长度及脉冲反射波形来判断电缆是否存在开路故障，此时无需将电缆另一端短接。此方法对芯线及金属屏蔽层都可非常有效地检测。

    二、 泄漏性低阻故障(简称低阻故障)

      如前所述，依据电阻电桥法或依据低压脉冲法，低阻故障有两个不同的定义。

     (1)依据电桥法。用欧姆表或万用表测试电缆相间和相对地(或金属屏蔽层)的电阻值，若电阻值小于10kΩ可认为是低阻故障。

     (2)依据脉冲法。最好的判别方法是用低压脉冲法测试相间或相对地的波形，若波形中产生与仪器发射脉冲反极性的反射波形时，一般可判定电缆存在有低阻故障。但应区分是否是电缆中的接头反射波，因为有些接头的反射波极性与低阻故障相类似。一般来讲，低阻故障应小于几千欧。

   三、泄漏性高阻故障

     相对于低阻故障，若用电阻电桥和脉冲法测试不了的相间或相对地泄漏性故障，通常还有两种判别方法:

    (1)兆欧表或欧姆表法。若用兆欧表或欧姆表测得相间或相对地电阻值远小于电缆正常的绝缘电阻值时，可判别为泄漏性故障。一般电阻值在数千欧至几十兆欧。

    (2)直流耐压预试。在电缆的额定电压下分相加直流电压，当电缆的泄漏电流值Ig随预试电压的升高而连续增大，并远大于电缆的允许泄漏值时，即可判断电缆有泄漏性故障，其阻值可进一步通过兆欧表来测试。

   四、 闪络性高阻故障(简称闪络性故障)

       由于闪络性故障几乎全在高阻状态，且阻值很高，通常稍低于或相等于电缆正常的绝缘电阻值。因此，在现场只有通过做预试一种方法来判别。

       在电缆的允许额定试验电压下，当试验电压高于某一电压值时，泄漏电流值突然增大，而当试验电压下降后，泄漏电流值恢复正常，此时可判断电缆存在闪络性故障。

   五、护套故障

     在实际中，在66KV以上级特殊电缆才存在护套故障，其故障性质多为泄漏性高阻或低阻故障，所以一般可通过兆欧表或欧姆表来判知。
