北京朝方电力安装公司电力电缆故障实测

       测试时间:2005年6月12日。电缆型号:10kV交联聚乙烯电缆。

       故障性质:用1000V绝缘电阻表测故障相对地绝缘电阻为25MΩ，属于泄漏性高阻故障。

       电缆长度:标注长度为 734m，测试长度为 730m。测试方法:采用CVGF 方法。测试波形:如图1所示。

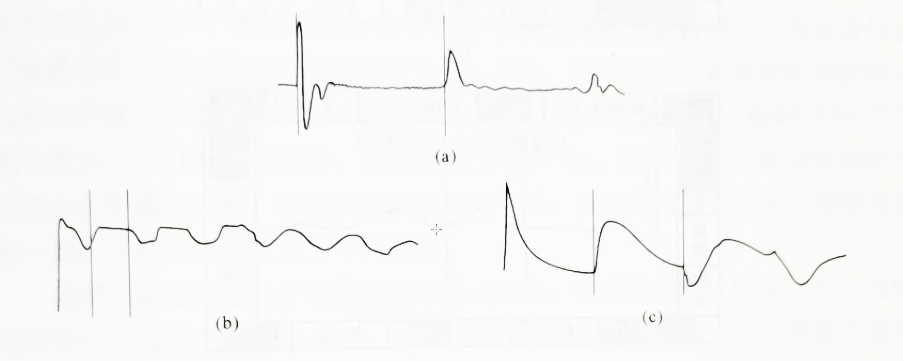

图1北京朝方电力安装公司电力电缆实测波形

(a)脉冲法实测波形;(b)CVGF法冲击电压为12kV实测波形;

(c)CVGF法冲击电压为18kV实测波形

       波形分析:首先采用低压脉冲法测试电缆全长，如图1(a)所示波形，全长距离为730m，与电缆的标注长度基本吻合。再采用 CVGF 方法对电缆进行故障测试，当电压升到12kV时，故障点形成闪络放电，闪测仪出现如图1(b)所示波形。从图中可以看到故障点已闪络放电，但因波形幅度调整太小，使得故障点反射脉冲拐点不清楚，重新调整波形幅度，提高冲击电压为18kV，显示如图1(c)所示波形，故障点的反射脉冲清晰，反射拐点明了，故障距离为 365m。
