电缆故障测距之直流压降比较法
时间: 2023-02-22 22:09
浏览次数：
电缆故障测距直流压降比较法 电缆故障测距时，直流压降比较法原理接线如图1所示，用导线在电缆远端将电缆故障相与电缆一完好相连接在一起，将开关S打在I的位置，调节直流电源
电缆故障测距直流压降比较法
电缆故障测距时，直流压降比较法原理接线如图1所示，用导线在电缆远端将电缆故障相与电缆一完好相连接在一起，将开关S打在“I”的位置，调节直流电源E，使微安表有一定的指示值，测出电缆完好相与故障相之间电压U:而后再将电键开关S打在“Ⅱ”的位置，再调节直流电源 E，使微安表的指示值和刚才的值相同，测得电缆完好相与故障相之间电压 U2，由此得到故障点距离:
Lx=2LU1/(U1+U2)
其中 L为线路全长。

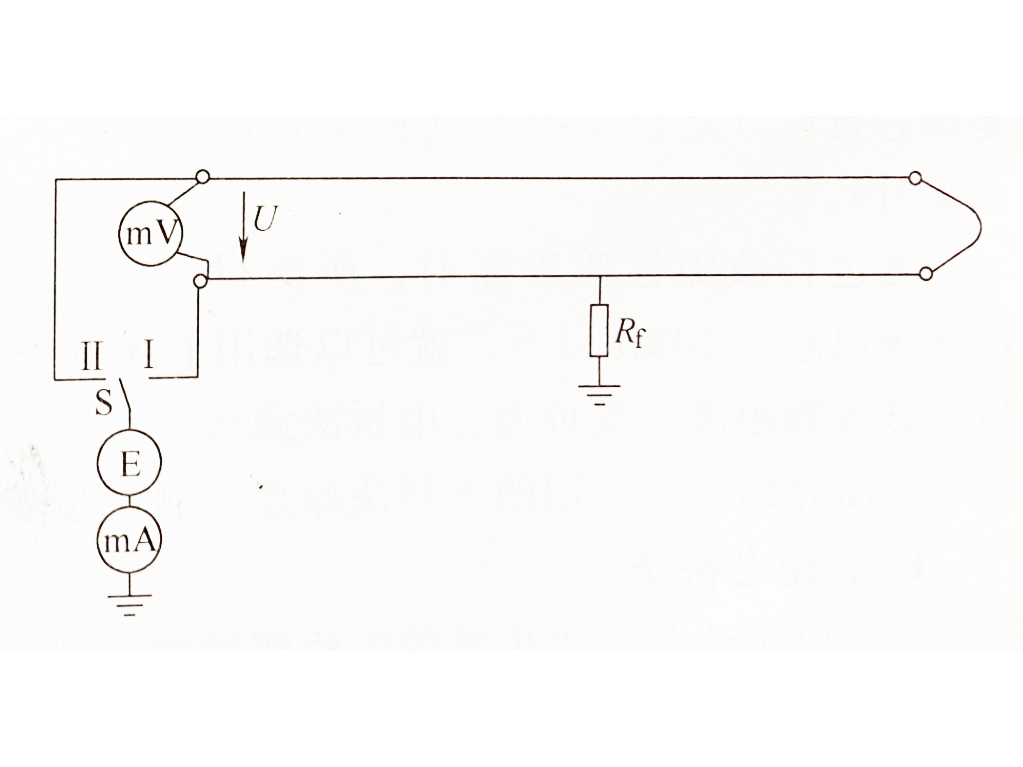

直流压降比较法原理接线图
同直流电桥法一样，压降比较法的测量精度受测量导引线电阻及接触电阻影响大。
