电缆故障距离测试之电桥法

时间: 2023-02-14 08:57 浏览次数：

在电缆故障测距过程中，回路电桥平衡法是使用直流电桥对电缆故障进行测距的一种方法，简称电桥法

在电缆故障测距过程中，回路电桥平衡法是使用直流电桥对电缆故障进行测距的一种方法，简称电桥法，现场人员有把Ｒf＜100kΩ的故障称为低阻故障的习惯，主要是因为传统的电桥法可以测量这类故障。电桥法对于短距离电缆故障的测距，准确度相当高，因此，目前还在使用。基于电缆沿线均匀，电缆长度与缆芯电阻成正比，并根据惠斯登电桥的原理，将电缆短路接地、故障点两侧的环线电阻引入直流电桥，测量其比值。由测得的比值和电缆全长，可获得测量端到故障点的距离。

电缆故障检测测距广义电桥法

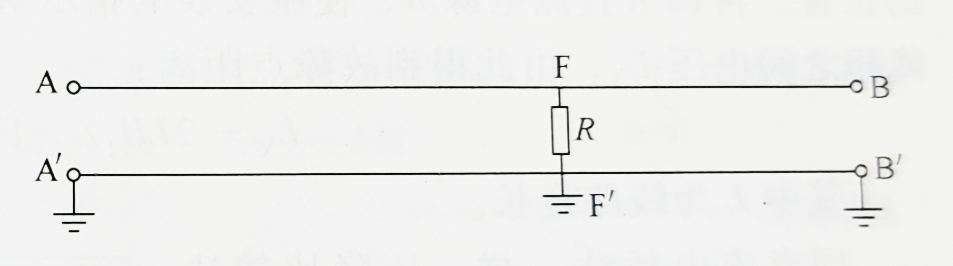

如图 1 所示，凡是通过设备测量 AF 间的电阻大小或 AF/AB百分比或 AF 间的电容大小(F点开路时)等来计算出故障距离的各种方法，我们都暂且称它为电桥(广义的)。

A、B两点代表电缆的两端，F点为故障点，R为绝缘电阻，线 AB可以是线芯也可以是金属护层(测量护层故障时)。
在进行故障性质诊断时，所测得的绝缘电阻在50kΩ 以下，就可以选用上述电桥法进行故障测距;对于护层故障，如果想测试故障距离，也可通过电桥法测量。
