电缆故障测试仪之脉冲电流法（一）
时间: 2022-12-19 10:02
浏览次数：
脉冲电流法采用线性电流耦合器采集电缆中的电流行波信号。与低压脉冲法不同的是这里的脉冲信号是故障点放电产生的，而不是测试仪发射的。
电缆故障测试仪之脉冲电流法（一）
1.适用范围
由于在实际电缆故障中，单纯的断线开路故障很少，绝大部分故障都是含有低阻的、高阻的或闪络性的单相接地、多相接地或相间故障，所以在实际测量中脉冲电流法是最常用的测距方法之一。

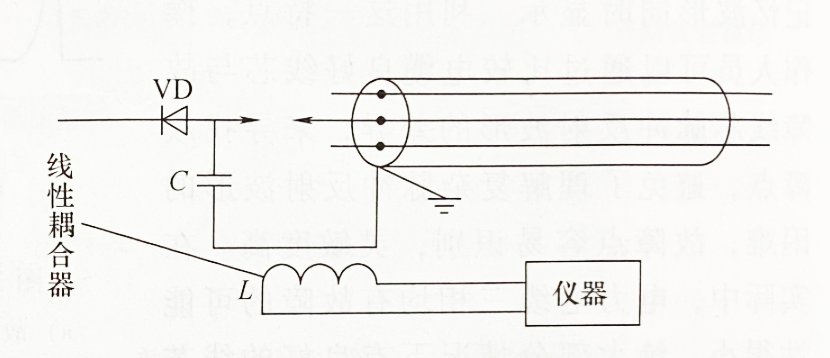

电缆故障测试脉冲电流测试发接线图
2.测试原理
将电缆故障点用高电压击穿，如图1-1 所示，用仪器采集并记录下故障点击穿后产生的电流行波信号，通过分析判断电流行波脉冲信号在测量端与故障点往返一次所需的时间差 Δt，如图1-2所示，根据图1-1 脉冲电流测试法
公式l=vΔt/2来计算出故障距离的测试方法叫脉冲电流法。脉冲电流法采用线性电流耦合器采集电缆中的电流行波信号。

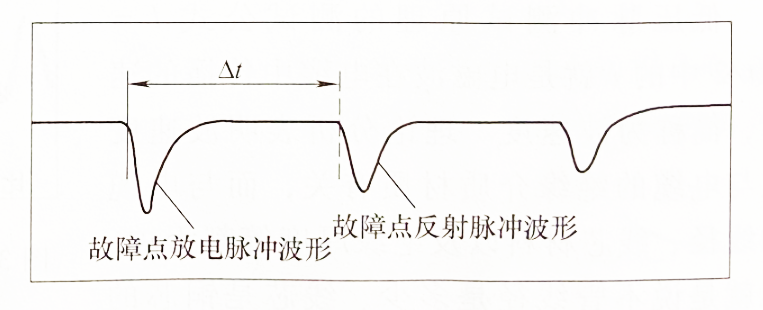

电缆故障测试脉冲电流发测试波形
与低压脉冲法不同的是这里的脉冲信号是故障点放电产生的，而不是测试仪发射的。如图1-2所示，把故障点放电脉冲波形的起始点定为零点(实光标)，那么它到故障点反射脉冲波形的起始点(虚光标)的距离就是故障距离。
