电缆故障测试仪低压脉冲波形比较测量法
时间: 2022-12-13 18:24
浏览次数：
电缆故障测试仪在实际测量时，电缆线路结构可能比较复杂，存在着接头点、分支点或低阻故障点等，特别是低阻故障点的电阻相对较大时，反射波形相对比较平滑
电缆故障测试仪低压脉冲波形比较测量法
电缆故障测试仪在实际测量时，电缆线路结构可能比较复杂，存在着接头点、分支点或低阻故障点等，特别是低阻故障点的电阻相对较大时，反射波形相对比较平滑，其大小可能还不如接头反射，更使得脉冲反射波形不太容易理解，波形起始点不好标定，对于这种情况可以用低压脉冲比较测量法测试。
波形比较法测量单项对地故障电缆
故障电缆的测量波形
导体比较良好的测试波形
良好与故障导体测量波形相比较的波形

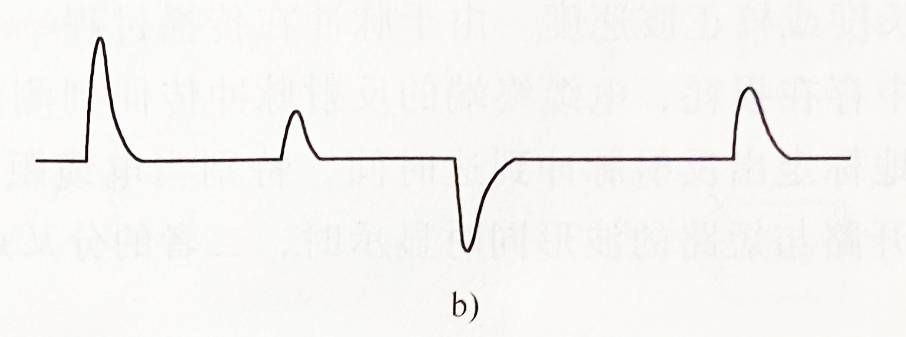

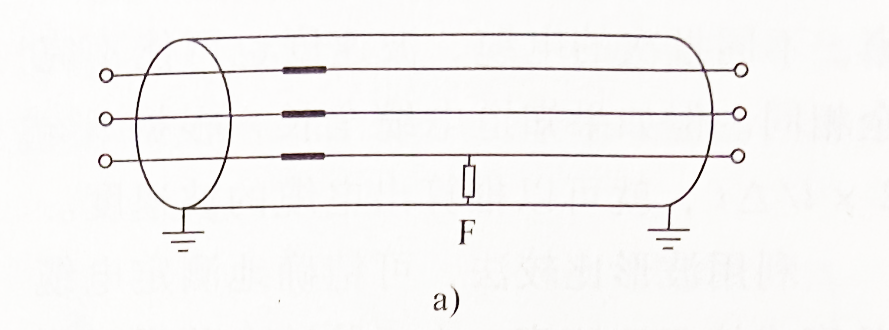

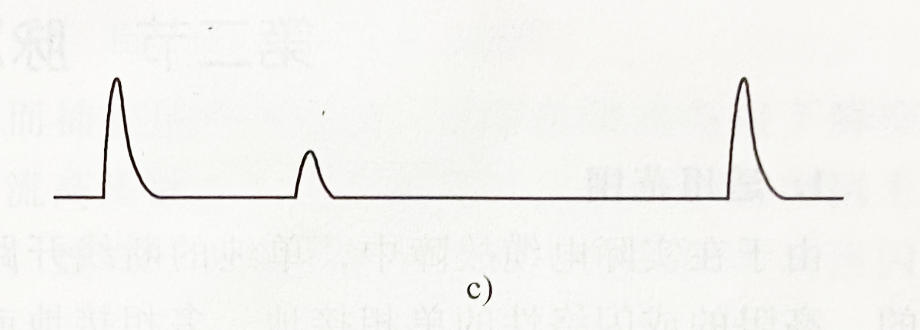

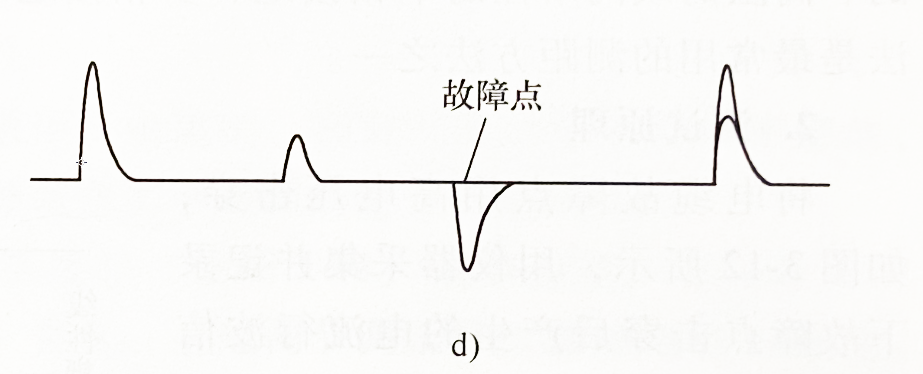

如图 a 所示，这是一条带中间接头的电缆，发生了单相低阻接地故障。首先通过故障线芯对地(金属护层)测量得一低压脉冲反射波形，如图 b 所示，然后在测量范围与波形增益都不变的情况下，再用良好的线芯对地测得一个低压脉冲反射波形，如图c所示；然后，把两个波形进行比较，在比较后的波形上会出现了一个明显的差异点，这是由于故障点反射脉冲所造成的，如图d 所示，该点所代表的距离即是故障点位置。
现代微机化电缆故障测试仪低压脉冲反射仪具有波形记忆功能，即以数字的形式把波形保存起来，同时，可以把最新测量波形与记忆波形同时显示。利用这一特点，操作人员可以通过比较电缆良好线芯与故障线芯脉冲反射波形的差异，来寻找故障点，避免了理解复杂脉冲反射波形的困难，故障点容易识别，灵敏度高。在实际中，电力电缆三相均有故障的可能性很小，绝大部分情况下有良好的线芯存在，可方便地利用波形比较法来测量故障点的距离。

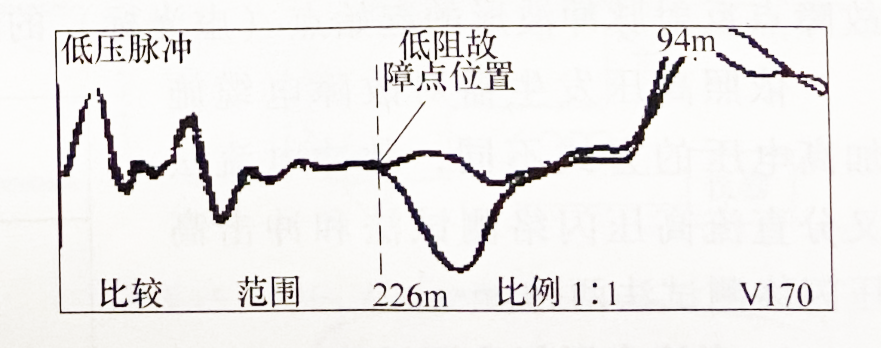

图2 所示是用低压脉冲比较法实际测量的低阻故障波形，虚光标所在的两个波形分叉的位置，就是低阻故障点位置，距离为 94m。
电缆故障测试仪低压脉冲比较法实测低阻故障波形
