两种不同绝缘介质的电缆故障探测案例（二十五
时间: 2022-08-26 09:49
浏览次数：
35kV电缆线路，本是油浸纸绝缘电缆，曾经因故障，中间换过一段交联电缆，做了两个中间接头。此次电缆在运行中发生跳闸事故后，曾以为是这两个接头中的一个发生了故障
一、故障线路情况描述及故障性质诊断
线路名址:上海国棉一厂 电压等级:35kv
绝缘类型:油浸纸+XLPE绝缘 电缆全长:376m
该35kV电缆线路，本是油浸纸绝缘电缆，曾经因故障，中间换过一段交联电缆，做了两个中间接头。此次电缆在运行中发生跳闸事故后，曾以为是这两个接头中的一个发生了故障，但挖开接头后表面看不出任何问题。电缆敷设情况如图25-1所示。
图25-1电缆敷设示意图
将电缆两端的电缆头与其他相连设备断开后，在南纺站用兆欧表进行绝缘测量， A、B两相对地为∞相对地为56MΩ，诊断该电缆发生了单相高阳接地故障。
二、电缆故障测试仪器
三、电缆故障测距与定位过程
因是粗测线路长度和故障距离，设定波速度为160m/us，直接用低压脉冲法通过0相对金属护层进行测试，测得电缆全长为376m，所得波形如图7-92所示。测试时因两个中间接头是油浸纸绝缘电缆和交联电缆连接形成的阻抗不匹配点，接头反射十分明显，曾一度怀疑是故障点的反射，后用低压脉冲比较法测试，发现三相对金属护层的低压脉冲波形没有什么区别，才确定是接头反射，不是故障点。
然后向C相和金属护层之间加高压脉冲，用脉冲电流冲闪法测试，测得故障距离为186m，波形如图25-2所示。
图25-2电缆全长波形

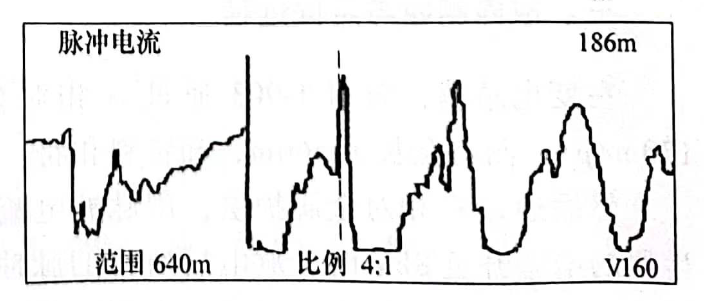

图25-3脉冲电流测试故障波形
用GDBN-D30电缆故障定点仪沿电缆路径到180m左右处定点，在180~190m之间看到放电产生的声音波形，调整探头位置后，声磁时间差最小的位置为9x0.2ms，最后确定该处为故障点的位置。挖出电缆后发现在交联电缆段的电缆本体上有一个2cmx4cm的洞，已看到内部线芯有断裂地方，但不是完全断线，周围土壤干燥，可能是电缆曾经被损伤过。
测试体会:
当电缆线路是由两种以上种类的电缆组成时，电缆中的接头反射十分明显，一定要用低压脉冲比较法测试一下，以排除接头疑虑点。同时，波速度选择时，先以绝缘类型较长电缆的波速度为主，然后再车根据故障距离位于何种绝缘介质的电缆段中进行适当调整。但由于故障测距是粗测，波速度也可以不做调整。
