有多个故障点的电缆故障探测案例(二十一)
时间: 2022-08-17 16:32 浏览次数:
电缆为10kV供电电缆,沿路敷设,中间没有接头,跨过一小区花园后接到分支箱内。电缆在运行中突然发生三相短路并接地故障
一、故障线路情况描述及故障性质诊断

       线路名址:深圳大梅沙 电压等级:10kV
       绝缘类型:XLPE绝缘 电缆全长:544m
       电缆为10kV供电电缆,沿路敷设,中间没有接头,跨过一小区花园后接到分支箱内。电缆在运行中突然发生三相短路并接地故障。电缆敷设情况如图21-1所示。

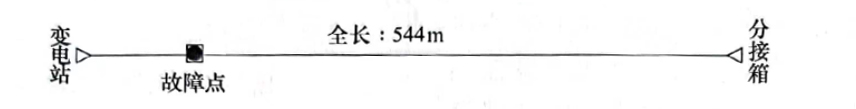

图21-1电缆敷设示意图

图21-1电缆敷设示意图

       测试人员到达现场后,先用兆欧表测试三相对地绝缘电阻,均为 0。然后用万用表测得绝缘电阻为:A相对地15Ω、B相对地250kΩ、C相对地80kΩ。

二、电缆故障测试仪器

三、电缆故障测距与定位过程

       在变电站内,先用低压脉冲法,通过B相对金属护层测试电缆的全长为544m,和资料相符,波形未打印。
       然后通过A相对金属护层用低压脉冲比较法测试,得故障距离为41m,波形如图21-2所示(用比较法测试的低压脉冲波形未打印,仅打印下直接测量的波形)。再通过向B相和金属护层之间施加高压脉冲,用脉冲电流法测得故障距离为45m,测试波形如图21-3所示。确认故障点应该就在距变电站40多米的地方。
       携带GDBN-D10声磁数显静噪定点仪到40多米处去定点,轻松看到了故障点放电的声音波形,同时也听到了微弱的放电声音,移动探头后找到声磁时间差最小的位置(9x0.2ms)。挖出电缆后,看到轻微的只有一个小洞的故障点。

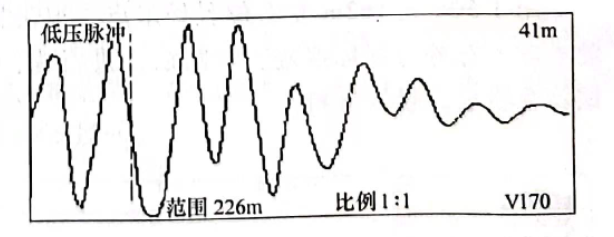

图21-2 低压脉冲法测故障波形

图21-2 低压脉冲法测故障波形
       处理完该处故障并做好接头后,用兆欧表测C相对地绝缘仍为0,用万用表测量仍为80kΩ,其他两相恢复到∞。分析后认为,C相的故障出在其他地方。
       回到变电站内,通过C相对金属护层用脉冲电流法测试故障距离为83m,波形如图21-4所示。

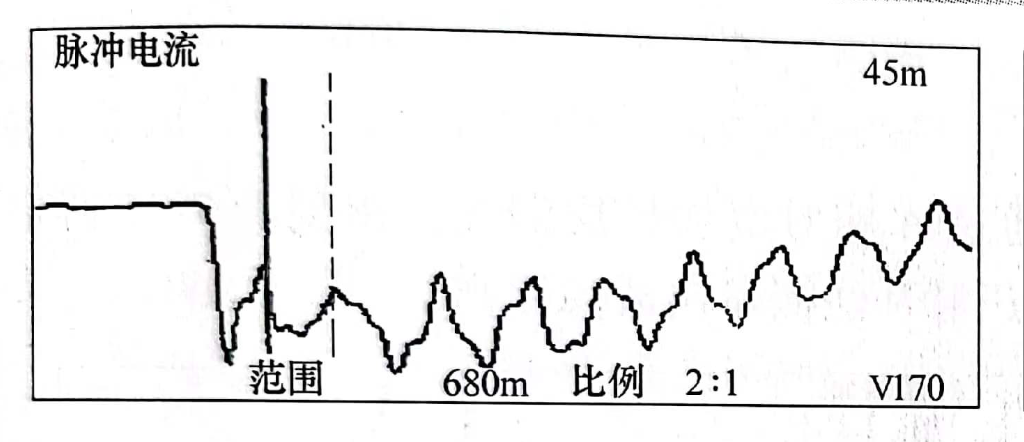

图21-3 脉冲电流法测B相故障波形

图21-3 脉冲电流法测B相故障波形

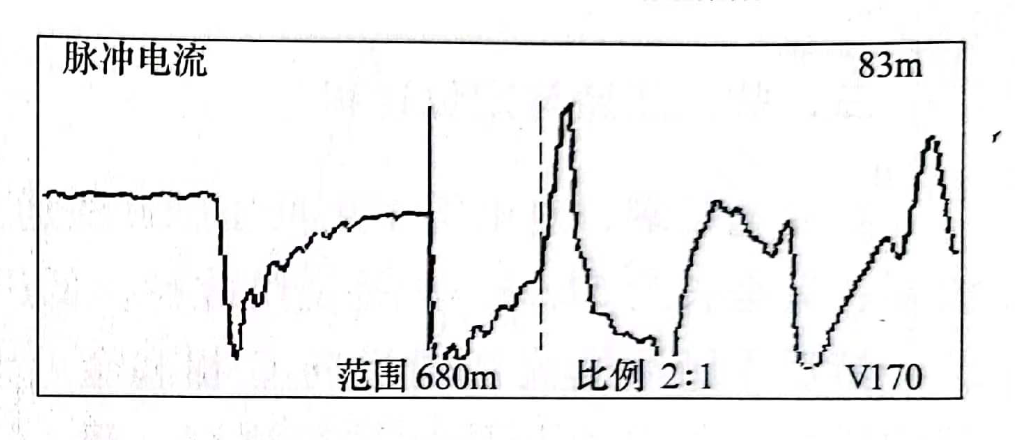

图21-4 脉冲电流法测C相故障波形

图21-4 脉冲电流法测C相故障波形

       丈量到83m处,发现该处在小区花园的草丛中,有动土的迹象,但用GDBN-D10定点,没有放电的声音,波形也听不到放电声音。考虑到图21-4 所示波形是标准的放电波形,故障距离应该没有错,让人把动土的地方挖开,找到了电缆的被破坏点。

测试体会:
第一个A、B相对地的故障点,应该是由于C相被外力破坏发生接地后,引起 A、B相的相电压提高,因A、B相中某相在该处相对比较薄弱引起击穿放电。
