中间接头进水多的电缆故障探测案例（十）
时间: 2022-07-22 09:13
浏览次数：
故障线路在做耐压试验时发生单相对地击穿放电故障，在站内用兆欧表测量绝缘电阻:A 相对地为 0.1 MΩ
一、故障线路情况描述及故障性质诊断
线路名称地址:苏州工业园区供电电缆 电压等级:10kV
绝缘类型: XLPE 绝缘 电缆全长:1200m
此线路在做耐压试验时发生单相对地击穿放电故障，在站内用兆欧表测量绝缘电阻:A 相对地为 0.1 MΩ，B、C 相对地为∞，应选用脉冲电流法测试电缆的故障距离。电缆敷设情况如图10-1所示。
图10-1 电缆敷设示意图
二、故障测试仪器
三、故障测距与定位过程
因是单相高阻接地故障，在站内先用A相对金属护层测试电缆全长，发现显示出两个正脉冲反射波形，如图7-35所示，其中A点261m处的反射是1号接头，B点974m处的反射是4号接头;用良好C相对金属护层测试电缆的全长时，这两处也有接头反射，但反射幅值很小，根据资料记录的全长，调整波速度为174m/μs。根据经验，判断电缆在1号、4号接头处可能有问题。
图10-2 电缆接头波形
在A相和金属护层之间施加高压脉冲，用脉冲电流冲闪法测试故障距离，当升高电压至15kV时，虽然GDBN-G60的电压表指针摆动比较大，表明故障点已经放电，但得到的脉冲电流波形非常乱，不好分析，怀疑可能不是一个点在放电。 一条电缆上两点故障同时放电的情况比较少，由于波形比较乱，现场没有打印下来。
用GDBN-D30到1号和4号接头处定点时发现，1号接头处有放电声音但声音很小，4号接头处放电声音比较大。分析后，测试人员一致认为1号和4号接头都出现了问题，应先打开其中一个接头后再测试。考虑到1号接头附近无工作电源，于是决定先将4号接头挖出。挖出4号接头后发现，接头材料很差，外壳是铁皮盒，接头内部无绝缘填充剂也无防水材料，接头内部已经进水。

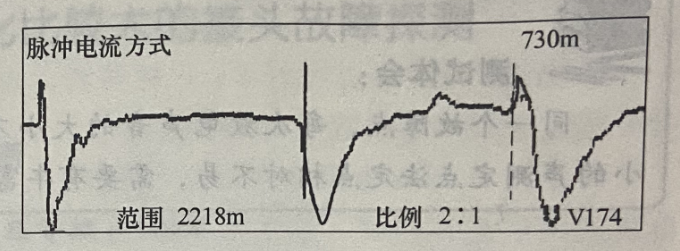

10-3 4号接头电缆故障波形
把4号接头锯掉后，再用脉冲电流法从锯断处(4号接头)向站内方向进行冲闪测试，得到图 10-3 所示波形，故障距离为730m。从这个距离看，第二个故障点应该在1号接头处。
到1号接头处再去定点，发现此时该处放电的声音很大，挖开后情况同4号接头一样，内部有水，绝缘已被烧坏，锯断后重新制作接头并进行直流耐压试验合格后，投入运行。
测试体会:
1.这种两点同时放电的电缆故障不常见，后来分析应该是在站内对A相冲1时，1号接头击穿不完全，高压信号越过1号接头到达4号接头后，使4号接头放电。
2.当测距点在接头附近时，可先到接头位置上定点，当不能确定故障点在接头处时，可先把电缆在接头处锯断后，再向两端进行测量。
