上海封闭性接头故障探测案例（八）

时间: 2022-07-07 09:52 浏览次数：

B相直流耐压试验电压升至40kV时发生闪络放电，诊断此电缆线路发生了单相对地闪络性故障

封闭性接头故障探测案例8

一、故障线路情况描述及故障性质诊断

线路名址:上海翟18 电压等级:10kV

绝缘类型:油浸纸绝缘电缆全长:1747.8m

此线路在进行预防性试验时，A、C相50kV/5min直流耐压合格，而B相直流耐压试验电压升至40kV时发生闪络放电，诊断此电缆线路发生了单相对地闪络性故障。电缆敷设情况如图8-1所示。

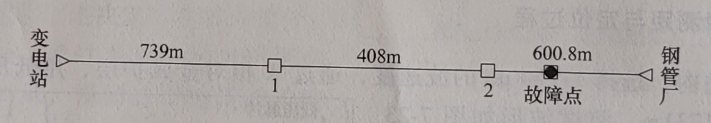

图8-1 电缆敷设示意图

二、故障测试仪器

GDBN-G60高压信号发生器、GDBN-C2000电力电缆故障测距仪、电缆识别仪、直流电桥、听音器、兆欧表、万用表等。

三、故障测距与定位过程

在钢管厂端，通过完好B、C两相间，用低压脉冲法测得图8-2所示波形，根据电缆实际全长调整波速为155m/μs。

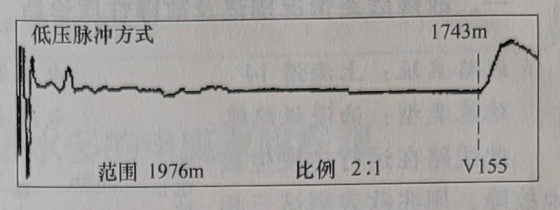

图8-2 电缆全长波形

再通过B相和金属护层之间用脉冲电流直闪法进行测试，虽然B相对金属护层之间为闪络性故障，但刚开始时的几次放电，测距仪没有记录下波形，经多次直闪放电后改为冲闪法测试，得到图8-3电缆全长波形

图7-28所示波形，测得故障距离为317m;此时再重新测量B相绝缘电阻，B相对地绝缘电阻已降为 20kΩ。在变电站端，将电缆线芯A、B相短路，从钢管厂端用直流电桥测试，通过公式计算得到故障距离为:

正接法:0.089x2x1747.8m≈311.1m

反接法:(1-0.91)x2x1747.8m≈314.6m

电桥测距后再用脉冲电流冲闪法进行测试，得到图8-4所示波形，故障距离为317m。综合分析后，确定故障点应该在距离钢管厂310多米的地方。

由于该条线路大部分直埋在水泥地坪下面，声音振动范围在地面上比较大，用声测法不太容易确定故障点的精确位置，根据用户提供的资料，电缆在此位置曾经受到过损伤做过一个中间接头，于是将接头挖出，发现在接头内出现放电声音，诊断为封闭性接头故障(未将接头解剖)。

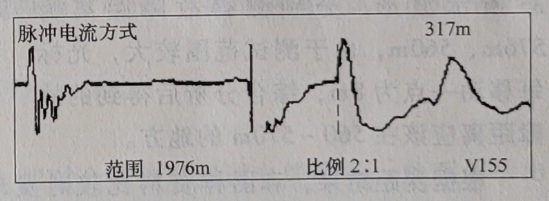

图8-3 脉冲电流法测试故障波形

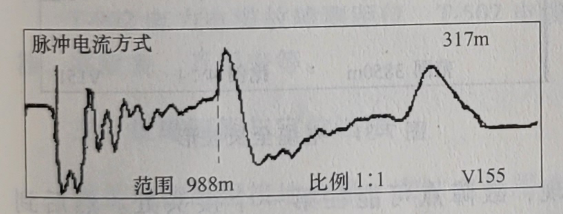

图8-4 脉冲电流法测试故障波形

测试体会:

1.用声测法定点时，是通过听音器判断声音大小来确定故障点精确位置的，声音振动信号在水泥地坪上传播的范围较大，找出最响一点的位置比较困难，如果用GDBN-D30声磁同步定点仪定点，就不会出现这种情况了，但当时没带这种设备。

2. 在测量时可采用多种方法综合测距，相互验证，以确保得到正确故障点距离，减小定点范围。
