深圳南山区高压电缆主绝缘故障测试案例（四）
时间: 2022-06-28 18:55
浏览次数：
检修人员用低压脉冲测试时，由于仪器的增益可能调得有点大，没有看出近距离的开路波形。而用脉冲电流法测试时，由于不会识别近距离故障波形，同时又因电阻太高，以为很难测。
案例四 近端开路故障探测
一、故障线路情况描述及故障性质诊断
线路名址:深圳南山区 电压等级:10kV
绝缘类型:XLPE绝缘 电缆全长:950m

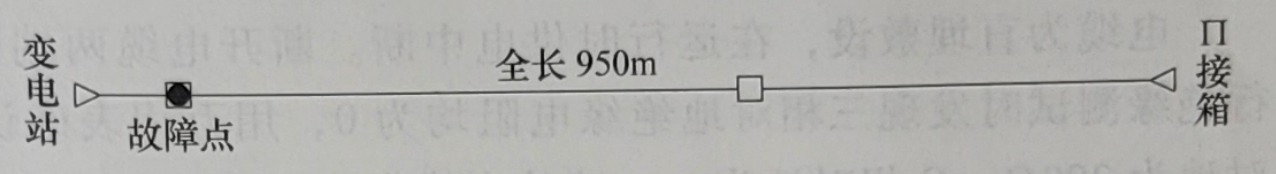

图4-1 电缆敷设示意图
图4-1 电缆敷设示意图
电缆，在电缆沟内敷设，电缆为10kV供电备用变站故障点电全长950m中间有一个接头。在做试验时，发现电缆存在高阻接地故障。检修人员在现场用故障测试设备测试后，回答说测不到全长，并且脉冲电流波形也看不太懂，要求技术支持。
电缆故障测试专业技术人员到达现场后，用兆欧表测试三相对地绝缘电阻为:A相对地350MΩ、B相对地50MΩ、C相对地300MΩ，没有进行电缆连续性试验，确诊电缆发生了多相对地高阻故障。电缆敷设情况如图4-1所示。
二、故障测试仪器
GDBN-2000型电力电缆故障测距仪、2500V兆欧表等。
三、故障测距与定位过程
用GDBN-2000的低压脉冲法，通过A相对金属护层测试，得图4-2 所示波形，通过B、C相对金属护层测试，波形完全一样，分析后认为电缆在16m处开路。再重新用万用表测试电缆的连续性，确认电缆确实断线了。
到16m处打开电缆沟盖板，发现电缆被锯断，为开路故障。
图4-2 电缆故障波形
测试体会：
检修人员用低压脉冲测试时，由于仪器的增益可能调得有点大，没有看出近距离的开路波形。而用脉冲电流法测试时，由于不会识别近距离故障波形，同时又因电阻太高，以为很难测。
实际上，如果能遵循测试步骤，进行电缆的连续性试验，就能及早知道电缆的开路现象，测试时就会少走弯路。
光大百纳电子，电缆故障检测设备专家
图4-2 电缆故障波形
测试体会：
检修人员用低压脉冲测试时，由于仪器的增益可能调得有点大，没有看出近距离的开路波形。而用脉冲电流法测试时，由于不会识别近距离故障波形，同时又因电阻太高，以为很难测。
实际上，如果能遵循测试步骤，进行电缆的连续性试验，就能及早知道电缆的开路现象，测试时就会少走弯路。
光大百纳电子，电缆故障检测设备专家
